Лампов усилвател BLUE ICE

Попаднаха ми едни много симпатични миниатюрни лампи, 6Ж1П и EL95. След малко ровене в пространството, се оказа че 95-ците са на особена почит от стари марки като Grundig , Philips, Siemens.

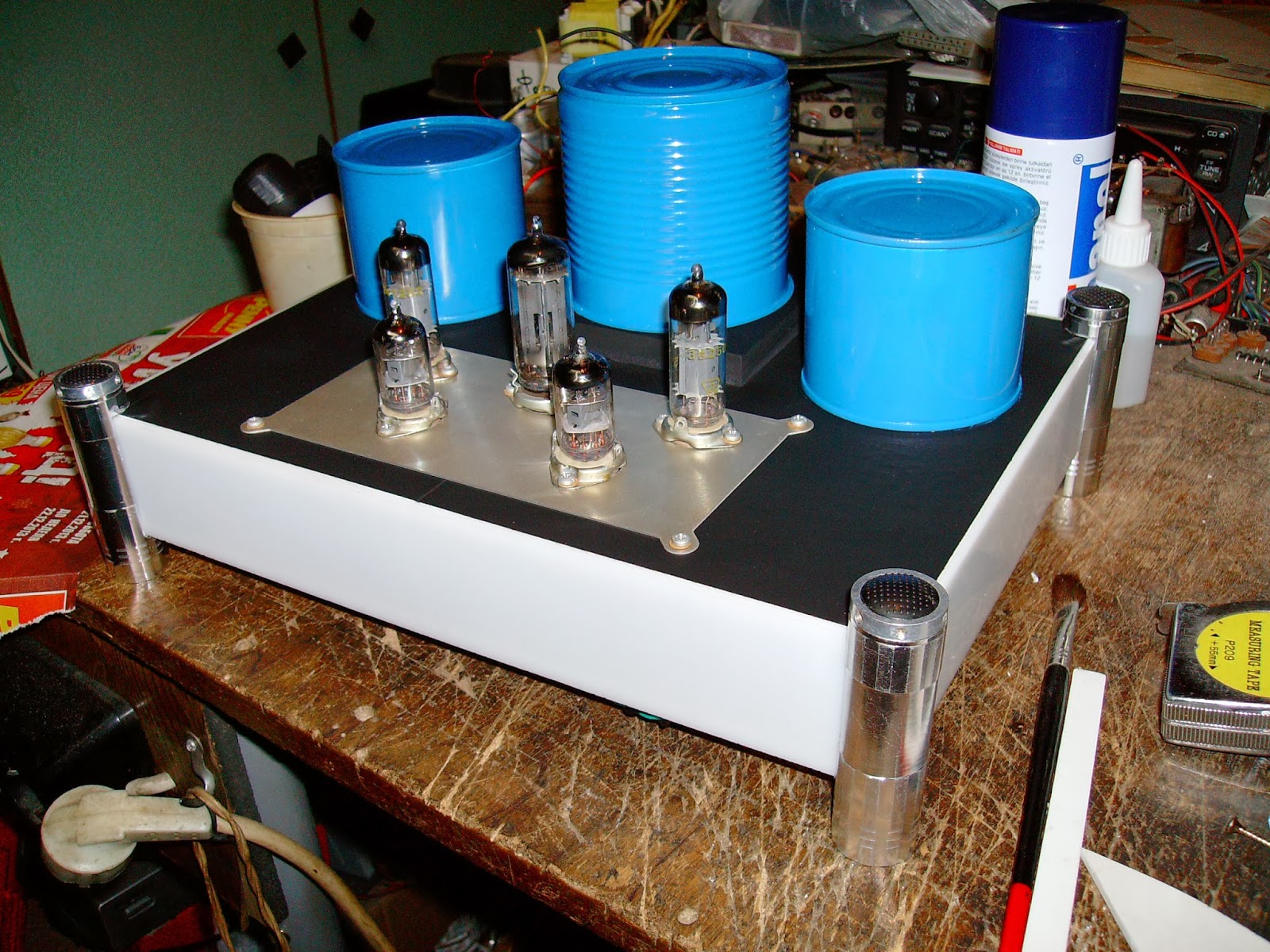

Режих да си направя усилвател с тях, но не исках да е пак ретро стил с дървения по него. Затова кутията на този е от плекси-опал, за да може да реализирам една стара идея за амп с подсветка на кутията. Самата подсветка е със светодиодна лента.
И тук схемата е SE без обратна връска. Крайните лампи са в пентоден режим, драйверните в триоден.

За крачета използвах фенерчета с алуминиев корпус. Основата под лампите също е от алуминий. Трафовете са вкарани в метални кутии и са залети със силикон.

Следваше боядисване на плочата, монтаж на елементите, монтаж на входните чинчове, изходните щипки, терминала за захранващия кабел, държач за предпазителя.

Накрая врътката за усилването и надписите.

Интересно стана и самото пускане на усилвателя. На задния панел има ключе за включване на стен бай захранването. То осигурява захранване за подсветката и за релето което вече включва захранването на самия усилвател. Подсветката се пуска независимо от ампа, както и обратното. Усилвателя се активира с натискане на бутона на предния ляв крак, подсветката с десния. Спедващото натискане ги изключва.

Невероятно звучене от тези малки лампи. И аз не го очаквах.
Ето и малко снимки в домашна обстановка.

 Направо свети като нощна лампа. То може даже да се ползва и за това.

Усилвателя е обявен за продажба, както и другите досега.

Лампов амп ВИКИНГ

От давна имах намерение да кръстя един от усилватели си на големият ми син Виктор, или както му викаме в нас Вики. От тук дойде и идеята за усилвател с името ВИКИНГ.
Използвах една стара дървена кутия от някакво радио.

Направих и допълнителна кутия за изходните трафове и дросела. Малко преглед на изображения в Гугъл и вече имаме и декоративна алуминиева основа.

Схемата е SE, без обратна връска,  лампи EL84-Tungsram, драйверната лампа е 6Н1П . Изходната мощност е около 3 вата на канал, изодите са за колони 4 ома.
Реши да има повече от един вход и му добавих цели 3 входа на чинчове, превключват се с галета. Изходните терминали са на щипки, много са удобни за ползване.




Малко импровизирани надписи за входовете и монтиране на врътките. Получи се добре.
Накрая табелката с името и готово.
Много симпатичен амп стана, с добро звучене, топъл, мек , лампов звук.



 Усилвателя се представи отлично при прослушване с мои познати, между които и музиканти.
Надявам се скоро време да бъде харесан от някого и да замине при новия си собственик.
