4 канален автоусилвател за в къщи

Попадна ми един мини авто усилвател с вграден 7 канелен еквалайзер. Беше за ремонт и след като го оправих и пуснах да свири, както си го слушах и се радвах на красивата му индикация, ми хрумна идеята да го комплектовам със захранване и подходящи стойки. Идеята е да се ползва за домашен 4 канален усилвател.

Усилвателчето е изградено с 2 крайни стъпала на чипове, с мостово свързване на товара, за предни колони, и още 2 стъпала на транзистори за задни колони. Интересното тук беше транзисторните стъпала, които работят на еднополярно захранване 12 волта, НО чрез повишаващи трансформатори. Схемата е без изходни кондензатори.

Та така се заформи този интересен проект.
Истинско удоволствие бе да гледам как играят 7-те индикатора на еквалайзера. А той, както и всички настройки на ампа са с бутони. Има доста фунции, като peak hold, memori, инвертиране на настройките на еквалайзера, димиране на светлината на индикаторите и др.

За захранване използвах готов модул на импулсно захранване 12 V/ 2,5 A.
Самото захранване има и други изходни напрежения, но те не са нужни и просто не ги ползвам.








Остана да му измисля малко по-приличен вид. За целта бяха изработени 2 броя дървени рамки, които са шлайфани и лакирани. Самите рамки са изработени от дървесина с много интересни шарки, които допринасят за чудесния дизайн, който се получи.

За звученето, няма какво да описвам.
Разбира се, че не е хай-енд, все пак това е авто усилвател, но звучи много добре в стая с домашни тонколони.









Най големият кеф е да си го пусне човек в тъмното и да се наслаждава на музиката и на индикаторите му .

Усилвателят беше тестван успешно в продължение на повече от месец.
А днес вече беше купен, поради което се и сетих да напиша тази публикация.
Пожелавам на новия собственник много да му се кефи и да си го ползва безаварийно.

SONY TA-212A от транзистори към лампи

Усилвателят дойде с изгорели крайни стъпала, които са транзисторни. Собственикът искаше да го преработя с лампови стъпала на базата на EL34. Стъпалата са изпълнени по еднотактна схема SE, без обратна връзка. Крайни лампи EL34, драйверна лампа 6Н9С, по един триод на канал. Запазих функциите на всички оригинални копчета, като преработих тонкоректора с още една лампа, PCC88, отново по един триод на канал.

От оригиналните платки останаха непреработени само входния комутатор и волумето с баланса.

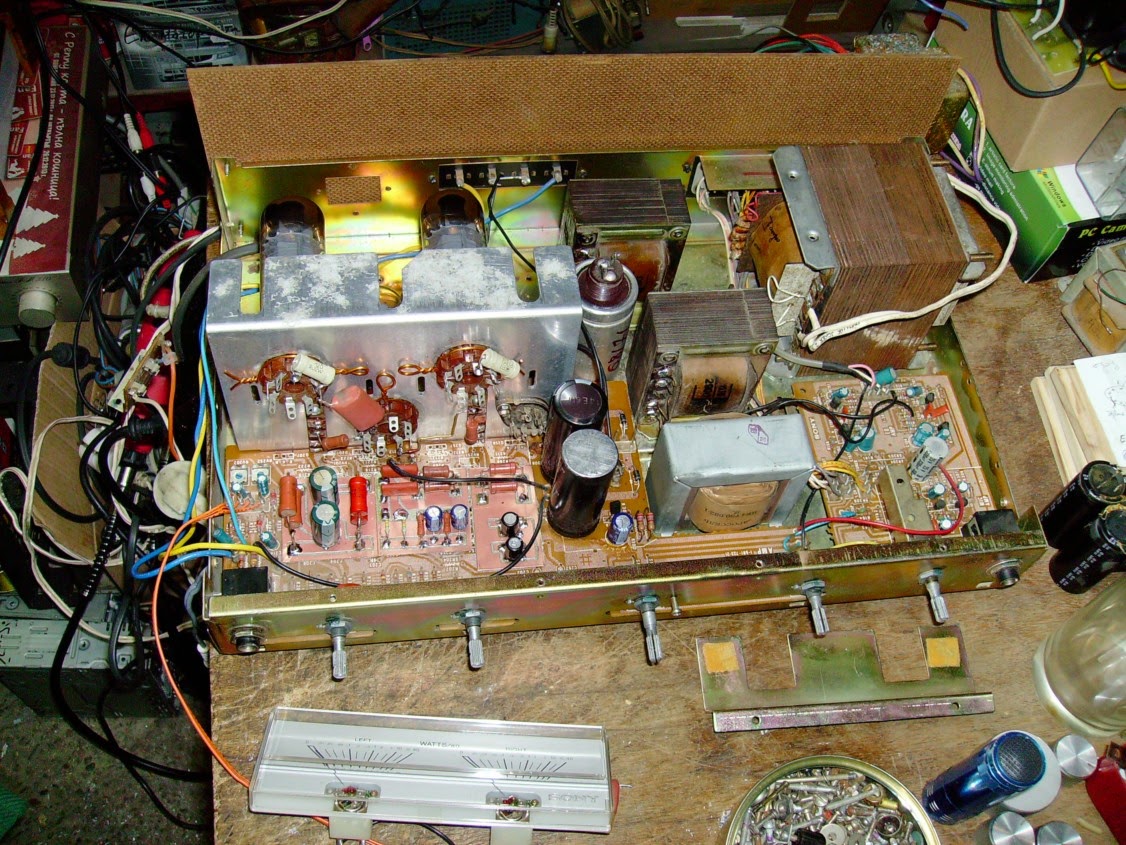

Алуминиевият радиатор послужи за стойка за на лампите, понеже не се побираха прави. Наложи се да бъдат монтирани легнали.





Захранването е изпълнено по класическа схема с трансформатор с анодна намотка и две допълнителни намотки, едната за отоплението на лампите, и другата за подсветката на стрелковите индикатори. Анодното напрежение се изправя с 4 диода, схема грец, филтър тип CLC, за драйверната и коректора е CRC.

Дроселът е 10 хенри, кондензаторите са по 220uF/400v.
Крайните лампи са с автоматично преднапрежение. Ток на покой 50mA.

Наложи се да се пребоядиса капака, защото беше доста корозирал. След старателно изшкурване, е пръснат с шприцкит и след това боядисан.

Изходните трансформатори са разчетени за колони 8 ома.
Остана само да се полира предния панел, има драскотини, но собственика изяви желание сам да се справи с това.
Усилвателят стана доста тежичък, след добавянето на 4 броя омотъчни, но за сметка на това пък звучи много по-добре от колкото в оригинален вид.
Вече повече от месец е при собственика си и се използва всеки ден.


Пожелавам му дълго и безаварийно ползване.

Red Devil - новото ми Piccolo

Дойде време да повторя схемата на един чудесен мъник, Piccolo.
Този път с малко по друга визия.

Изходните трафове са на двоен С-кор. Прехвърлящите кондензатори са по-добри от преди - MKP Vima 100nF/400V. Захранването този път е с кенотрон EZ80. Филтрацията е с 47uF/400V Fujicon-дросел 5H - НОС кондери 47+47 uF/315V ELWA по един за всеки канал. Лампите са нови TUNGSRAM, но едната се оказа дефектна и я смених с нова на PHILIPS. Корпуса е от опал, тъй като и тук има светодиодна подсветка, но съм вкарал и ретро елементи от дърво.

Получи се един чудесен мъник с невероятно звучене, за което допринасят изключително музикалните лампи от серията PCL86, ампа е с около 1-1,5 вата на канал.




 Вътре подходът също е нов, поне за мен.

Просто перфектен за домашно ползване.

Все още му се радвам и го слушам всеки ден, но и той ще бъде обявен за продажба.

Mini Amp 9

Хе-хе , набързо направих и номер 9. Изрових едни стари колонки за компютър и им спретнах усилвателче за тях. Колонките са китайски естествено, но чак се учудих как свирят, като се има предвид произхода им. Говорителите са 2,5'' , с надписи на магнита 10W/4 Om. , но както и да е.

Понеже бързах да го сглобя, набързо два чипа А210К, на две платки от времето когато си ги чертаех на ръка с асфалт лак, един кондер, 2 диода , два цокъла с лампите, траф от някакъв касетен дек, малко индикаторче от нещо.








Боя и ето го резултата. Предният панел е от алуминий 2,5 мм. , голямо пилене падна. Входа е на женску куплунг за 3,5 мм стерео жак, все пак е за компютър ампа, изходите са на чинчове, заради колонките.
Индикатора не играе много хубаво, бавен е, ама .... все е нещо.





Този също е при мен, все още чака новият си собственник.

Мини Амп 8

Бях казал , да очаквате и номер 8 , е готов е.
Крайни стъпала К174УН7 (MBA810,A210K), входа пак е на чинчове и е дублиран на 3,5 мм. стерео жак, изходи на щипки. Само крайни стъпала с волуме контрол 100К. Захранването е 12 волта, филтриращ кондензатор 5000 uF/16V.
Замислен е да се ползва с компютър, но може и с други източници. Дизайна предвижда и стойка за химикали, моливи и др.




Няма нужда да споменавам, че всири добре като за интегрално усилвателче. Перфектен е за компюрното бюро, заема много малко място, може да си слагате и химикалите в стойката.

 Трябват Ви само чифт колони/колоНки.



Този също се продава, обявен е вече.
Следва и номер 9, с колонки.

Mini Amp 7

Да продължа серията ...
Крайни стъпала MDA810DX , 12 волта захранване, 5-6 вата на канал. Вход на чинчове и дублиран на 3,5 мм. жак, изходи на щипки. Без корекции, само потенциометър за усилването, 20К, с ключ. Не е кой знае какво, но свирука прилично. Идеално е за работилница, за малка стая или за компютър.

И този, както предния е в стил лампов усилвател. Новото тук е стрелковия индикатор с червена светодиодна подсветка.

Представи се много добре с 20 ватовите ми колони. Плътен бас и звънливи високи.

И този беше обявен за продажба, като го грабнаха буквално за минути.

Ще има и още усилвателчета от серията Mini Amp.

Лампов усилвател BLUE ICE

Попаднаха ми едни много симпатични миниатюрни лампи, 6Ж1П и EL95. След малко ровене в пространството, се оказа че 95-ците са на особена почит от стари марки като Grundig , Philips, Siemens.
Режих да си направя усилвател с тях, но не исках да е пак ретро стил с дървения по него. Затова кутията на този е от плекси-опал, за да може да реализирам една стара идея за амп с подсветка на кутията. Самата подсветка е със светодиодна лента.
И тук схемата е SE без обратна връска. Крайните лампи са в пентоден режим, драйверните в триоден.

За крачета използвах фенерчета с алуминиев корпус. Основата под лампите също е от алуминий. Трафовете са вкарани в метални кутии и са залети със силикон.

Следваше боядисване на плочата, монтаж на елементите, монтаж на входните чинчове, изходните щипки, терминала за захранващия кабел, държач за предпазителя.

Накрая врътката за усилването и надписите.

Интересно стана и самото пускане на усилвателя. На задния панел има ключе за включване на стен бай захранването. То осигурява захранване за подсветката и за релето което вече включва захранването на самия усилвател. Подсветката се пуска независимо от ампа, както и обратното. Усилвателя се активира с натискане на бутона на предния ляв крак, подсветката с десния. Спедващото натискане ги изключва.

Невероятно звучене от тези малки лампи. И аз не го очаквах.
Ето и малко снимки в домашна обстановка.

 Направо свети като нощна лампа. То може даже да се ползва и за това.

Усилвателя е обявен за продажба, както и другите досега.
