Лампов усилвател с 6Ф3П

 Усилвателят е изграден на база комбинирани лампи от серия 6Ф3П. Реализиран е на метално шаси , монтирано към дървена рамка от дъб, лакирана с безцветен лак.

Самият усилвател е тип двойно моно, като общи са само потенциометъра за усилване и масата.

Захранването е на базата на трансформатори на "М" ламела. Изправителите са на диоди с последваща филтрова група CRCRC. Стъпалото е в триоден режим , без ОООВ. Изходните трансформатори са 5к/4ом.

Усилвателят има един вход на RCA, изходите са на щипки.

Допълнителна екстра са индикаторите , реализирани с лампи EM4.

Blue (RED) Ice - 2

 Понеже този дизайн се хареса, ето вариант с червена подсветка.Клиента си го поръча изрично да свети в червено.

Схемата е като на предния вариант, като разликата е само в отоплението на лампите. Тук са по две лампи последователно, защото трафа няма намотка за 6,3 волта , а има за 12 волта.

Разлика в звученето няма.

И тук захранването е реализирано с кенотрон, но е комбинирано с диоди. Филтрацията е отново CLC.

Новото тук е, че усилвателя има 2 входа, които се превключват с ключе на предния панел. Входовете са на RCA, а изходите отново са на щипки за по-голямо удобство.

Другата новост са крачетата. Тук са черни и по-тънки. Друга е и врътката за усилването, също черна.

Усилвателят е вече при поръчителя си и той му се радва изключително много.

Следващият ще е най вероатно със зелена подсветка, ей така за разнообразие. Ха-ха-ха...

Лампов усилвател за слушалки

 Направих първата бройка от любопитство, да го чуя как свири. Получи се много добре и го продадох.

Последваха още 2 поръчки , вече са при новите собственици.

Усилвателя е само крайно стъпало с волуме контрол. Има един вход на чинчове и изход на 6,3 мм. жак.

Корпуса е от готова кутия от сателитен приемник. Добавени са декоративни панели, изработени на лазер. Получава се едно завършено изделие с невероятен чар.

Лампово усилвателче Миньончо-2

Покрай предшественика, Миньончо, се появи и Миньончо-2.
Шасито и дървените страници са същите. Разликата е в използваните лампи и леко в дизайна.

Изходните трафове също са други. Тук са ТВЗ-1-9. Захранващият отново е радио Акорд, с вит магнитопровод. Изправителят за анодното е с грец от Ultra Fast диоди, шунтирани с по 10 nF кондензатори. Филтъра отново е CRCRC.

Входните терминали отново са чинчове, а изходните щипки.
Индикаторната лампа е отново EM4, но този път елементите и са на отделна малка платка.

Платката за усилвателните лампи е изработена на ръка, като цоклите са едната страна, а елементите от другата.
Използваните лампи са 6ф3п, в триоден режим. Сработиха се идеално с тези изходни.
Усилвателчето е много компактно и радва с невероятен звук. Перфектно е за малка стая, офис или работно място.

 Естествено и този екземпляр се продава.
При интерес - о876оо7767.



Мини лампово усилвателче Миньончо

Създадено е от каквото има под масата. Стара платка от ППрадио, барабар с лампите.
Направих му кутийката и монтирах платката.

 Шасито е от ламарина 1,5 мм.
Страници от масив дъб, лакирани с безцветен лак.

Набор трафове (мрежов и 2 изходни) от радио Акодрд. Лампите са 6П14П, за крайни, и 6Н3П за драйверна.

Монтирах и една индикаторна лампа, може би е ЕМ4, не съм сигурен.
Изправителя за анодното е с  диода Д7Ж, филтъра е CRCRC.

Чист, натурален лампов звук. Какво повече му трябва на човек.

Усилвателчето е за продажба. Ако някой го хареса, моля да се обади на о876оо7767.

Лампов усилвател Omega Light

Еднотактен, клас А , без обратна връзка. Крайни лампи EL84 в триоден режим, драйверни 6Н2П. Схемата е класическа.
Дизайна е отново с подсветка, като цялостната визия е обсъдена предварително с клиента.
По негово желание има 3 входа и изходи за 2 чифта колони.

Кутията е от плекси-опал,като след това са монтирани и декоративните елементи. Панелите са изработени и гравирани на лазер.

Отново ползвах познатите крачета и бутоните им. Единият е за вкл. на усилвателя, другият за подсветката. Независими едно от друго.

Лампов PP 2x10W EL84

Досега съм направил няколко лампови усилвателя, но всички бяха еднотактни (SE). Ето, че ми се наложи да направя и първият си двутактен (PP)  лампов амп, който е по поръчка. Всичко по дизайна е по желание на клиента. Като имах известен кардбланж, да преценя кое как да стане.
За техническата част имах пълна свобода. След седмица умуване и консултации с мой добър приятел (Георги Георгиев - Гошо Мрака ), измъдрихме схемата, комбинация от 2 известни немски усилвателя. Няма да пускам самата схема, защото е разработка на Георги, а той не желае да я показвам.
Усилвателят е двутактен, с крайни лампи EL84.  Фазоинверторна и предусилвателна е ECC83. Клиента искашеда има и тонкоректор ниски/високи, реализиран е с лампата PCC88.

Реших, че ще е по-добре усилвателя да е двойно моно, затова и захранването е с мрежов трансформатор, грец, CLC филтър, за всеки канал поотделно.

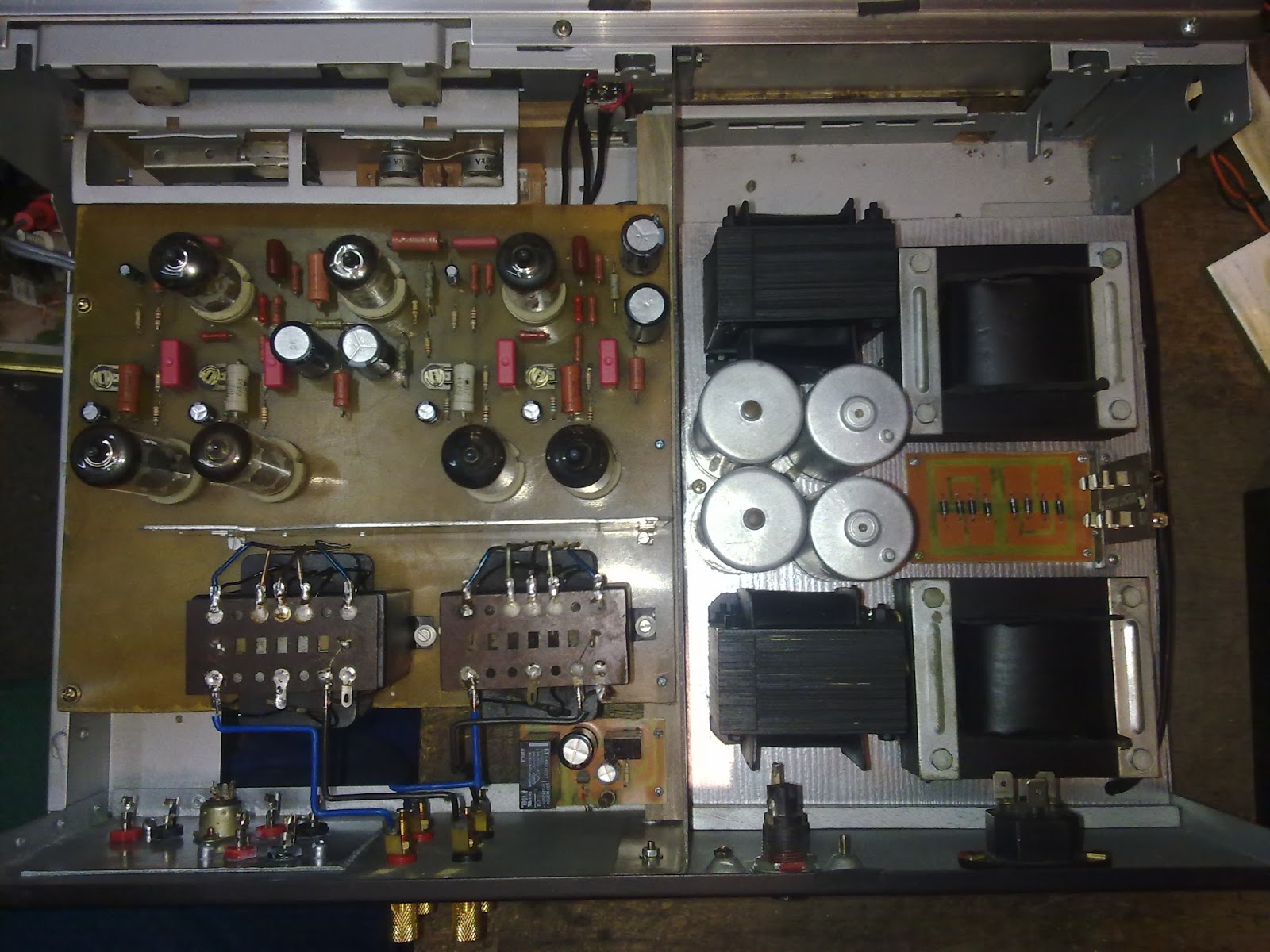

Едно от желанията на клиента беше, ампа да е в затворена метална кутия, да има визия на оригинален купешки усилвател. Затова донър на кутия стана стар касетен дек на фирмата SONY. Първоначално имах намерение всичко да е на обемен монтаж, но после реших, че ще стане много разхвърляно и промених концепцията. Разработих печатна платка за крайните стъпала и лампата за тонкоректора, а самите потенциометри за коректора и прилежащите им елементи са на отделна платка.

След това монтирах захранващият блок в кутията и започнах с оживяването на самите стъпала. Очаквах да НЕ тръгнат от първия път, НО всичко мина без без проблеми.

Последва пълен монтаж на всичко в кутията. Донастройване на режимите,опроводяване , монтиране на входни и изходни конектори, изработване на схемите за времезакъснение на анодното напрежение, за вкл/изкл с един бутон. Също и светещ надпис , пак по желание на клиента. По моя идея монтирах и 2 стрелкови индикатора.

Дойде ред и на потенциометрите, входния комутатор, индикаторите, грубо орязване на стария преден панел


. Новият беше поръчан за изработка на лазер, с гравирани надписи и прорязан надпис , който впоследствие стана светещ.

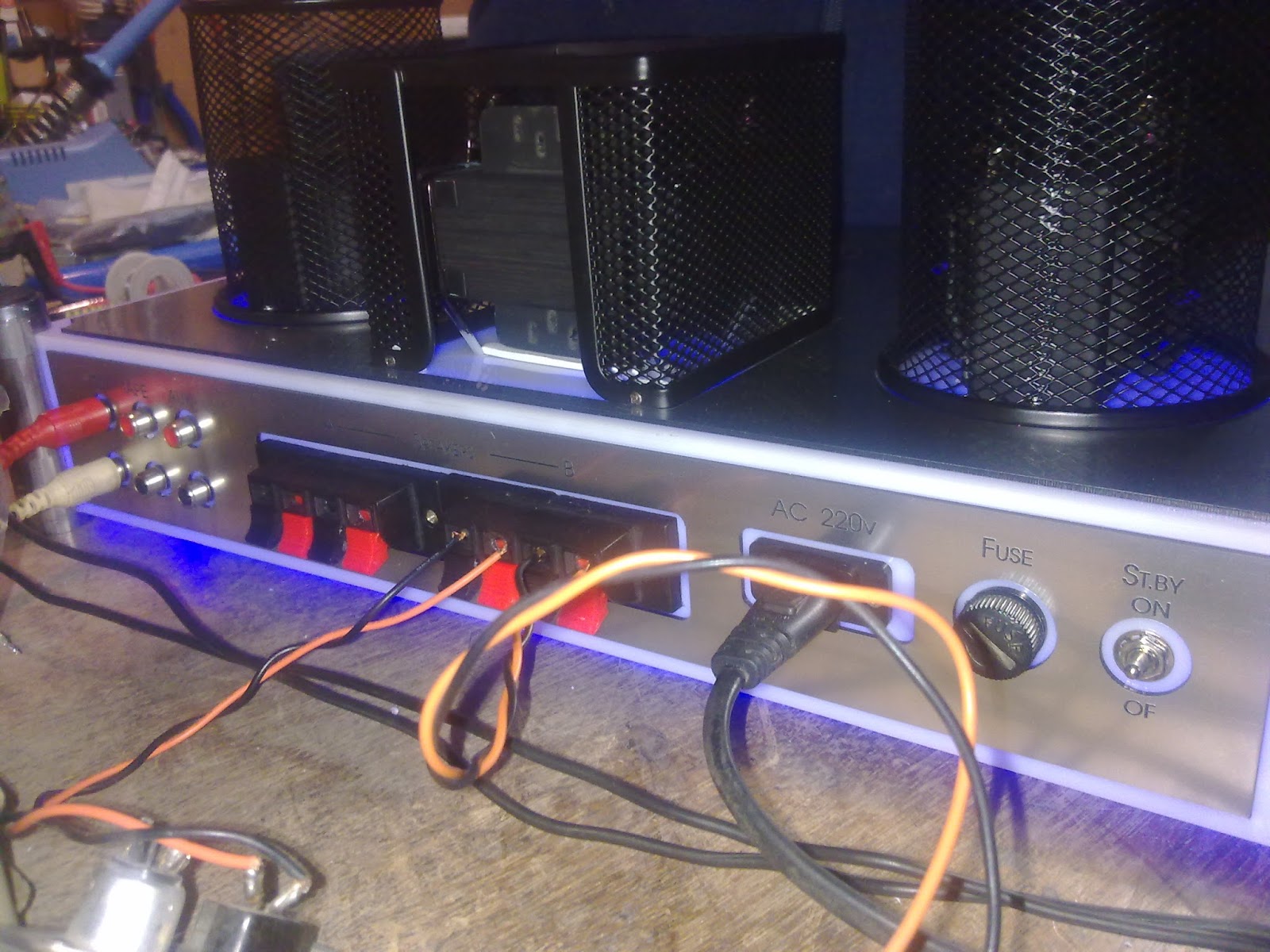

На задния панел  също бяха изработени надписи, чрез гравиране на лазер върху алуминиеви филио.

След като всичко беше монтирано по местата, донастроено и прослушвано многократно, монтирах и предния панел.


Остана да се шлайфа и боядиса само капака. След като и той вече беше готов и монтиран, не остана друго , освен да му направя няколко снимки в готов вид.

 И така след дълги 4 месеца, усилвателят е напълно готов. Порадвах му се и аз няколко седмици, послушах го и на моите колони, не ми се разделяше с него, но нямаше как, той вече си беше на клиента. Изпратих му го и сега очаквам отзиви. Надявам се да остане доволен.
